Машина, ради которой работал центр
Транспортный кадр 1989 года показывает настоящий орбитальный корабль. Самолёт-носитель доставляет его по воздуху; это отдельная операция, которую важно отличать от космического полёта.
ЗАЛ 03 / 1980-е / ЦУП-М / «Энергия — Буран»
ЦУП «Бурана».
Инфраструктура одного полёта.
Подмосковный Калининград, ныне Королёв. Восстанавливаем устройство наземного вычислительного комплекса конца 1980-х: связь, обработку данных, рабочие места и подготовку к полёту.
Проследить путь телеметрииКОНЕЦ 1980-Х / ЦУП-МИСТОРИЧЕСКАЯ РЕКОНСТРУКЦИЯ
За большим экраном —
целая система.
Выберите контур. Рассмотрите, как наземные машины, корабль и испытательные средства решали разные части одной задачи.
АРХИВ И СОХРАНИВШАЯСЯ ТЕХНИКА
Корабль, центр
и облик техники.
Корабль и сохранившиеся объекты помогают увидеть масштаб системы. У каждого кадра своя дата: здесь нет снимка зала ЦУП-Б в день полёта, а музейная техника не выдана за оборудование из этого зала.

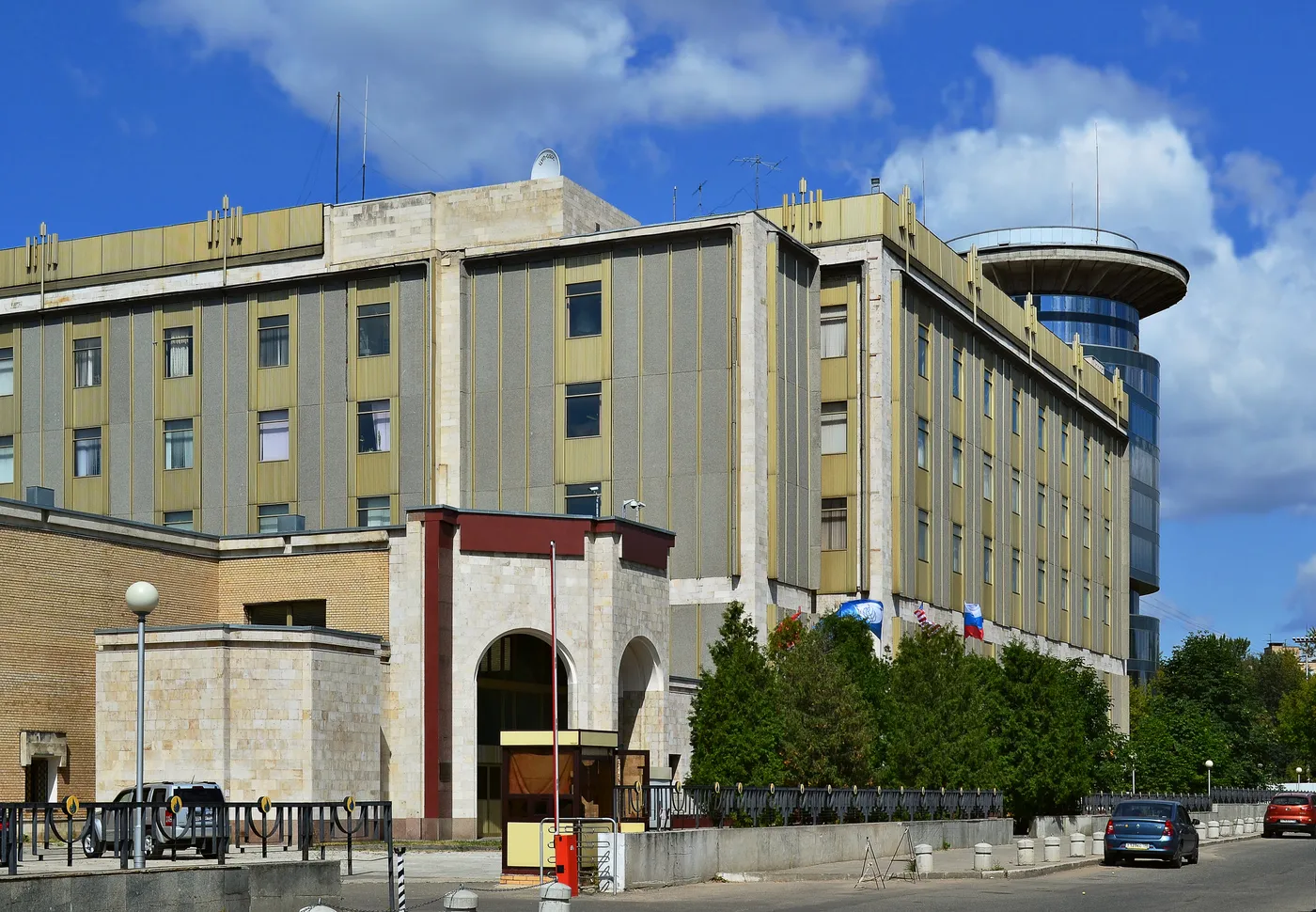

Здание — только видимая часть
Современный вид ЦУПа даёт представление о масштабе площадки. Наш разрез показывает функции комплекса, а не восстанавливает помещения за каждым из этих окон.

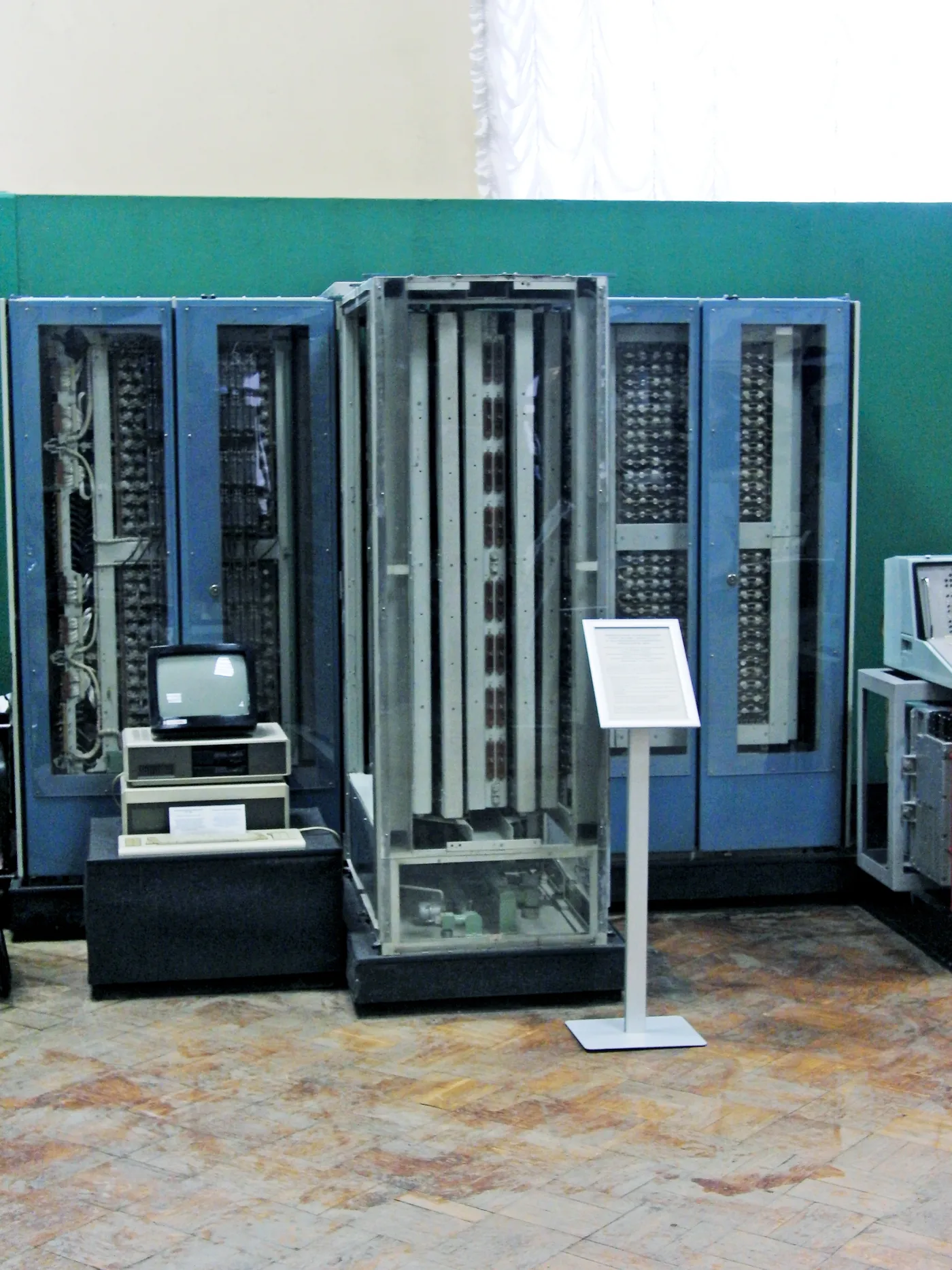

Вычислительная машина была помещением
Музейный «Эльбрус» показывает шкафы, пульт и необходимость доступа к аппаратуре. Подпись источника не позволяет установить номер модели или связать этот экземпляр с ЦУПом.

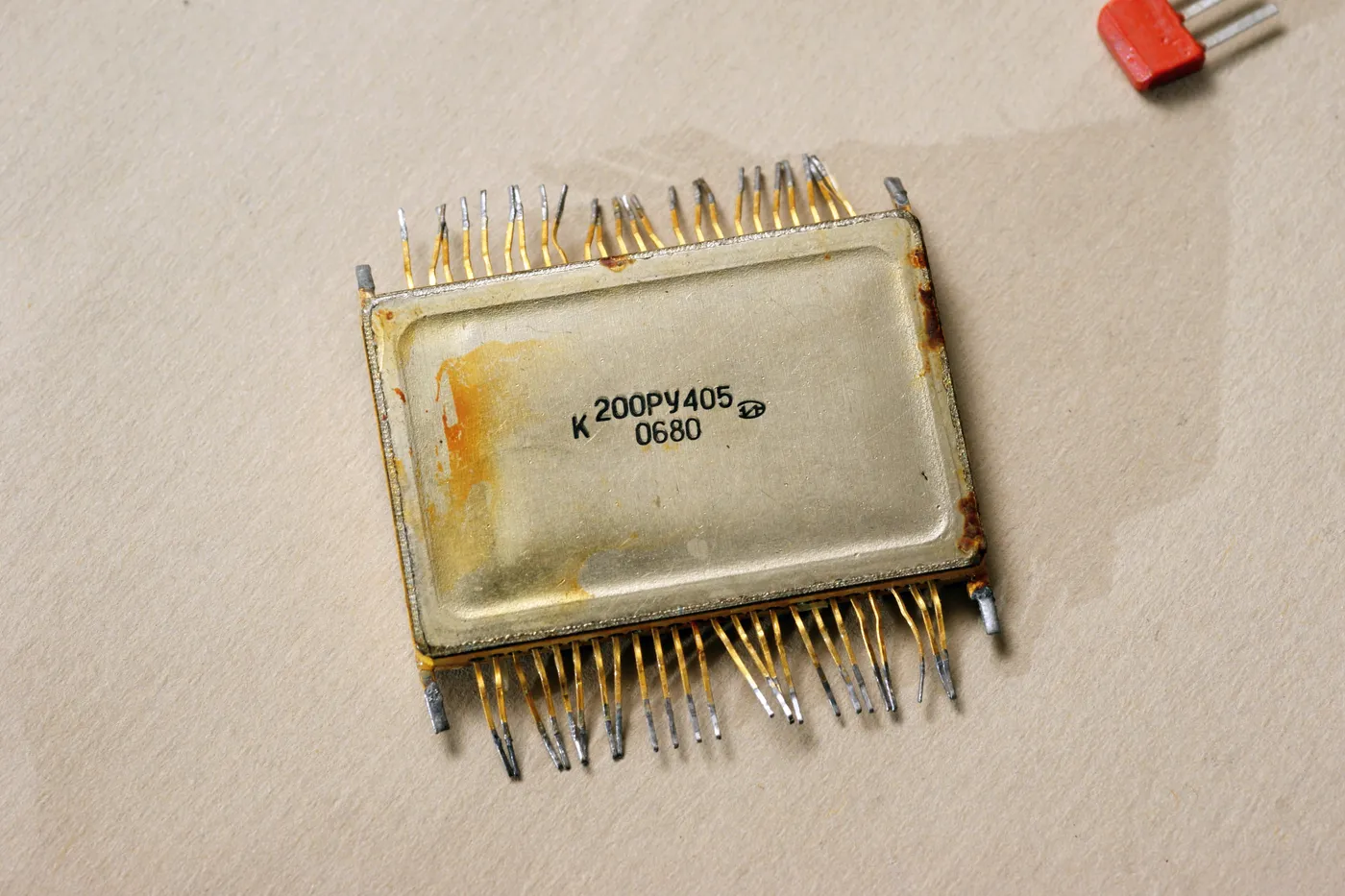

Внутри шкафа — своя инженерия
Микросборка К200РУ405 снята отдельно от машины. Её можно рассмотреть как образец техники эпохи, но по одному компоненту нельзя восстановить состав конкретной установки.
ЧТО В ЭТОМ ЗАЛЕ
У каждого —
своя часть работы.
Номера на схеме совпадают с описаниями ниже. Начните с любого узла или прочитайте их по порядку.
Узел связи
Доставить информацию
Наземные средства принимали полётную информацию и передавали команды. В связанный комплекс входили средства связи, вычисления и отображение.
География наземных пунктов и их каналы не сводятся к одной комнате. На разрезе показана функция входа в ЦУП.
Документ: Юбилейная история предприятия; републикация Testpilot.ru ↗ПС-2000
Предварительная обработка телеметрии
Два комплекса по 32 процессорных элемента работали рядом с «Эльбрусом-2». Их задача — обрабатывать поступающие потоки данных.
Документ описывает телеметрический комплекс эпохи. Число нарисованных стоек не является инвентарной ведомостью.
Документ: ИПУ РАН ↗Полная история машиныЭльбрус-2
Центральная вычислительная обработка
В документах ИПУ РАН «Эльбрус-2» выступает центральной системой связки с ПС-2000. Разные машины распределяют между собой обработку.
Паспорт конкретной установки в день полёта не установлен; максимальные характеристики семейства ей не приписаны.
Документ: ИПУ РАН ↗Полная история машиныЗал управления
Информация для специалистов
Для управления «Бураном» создали отдельный сектор: зал, вычислительные средства, отображение и службы обеспечения. Экраны превращали обработанные сведения в рабочую картину полёта.
Пульты на рисунке условные: это роли рабочих мест, а не утверждение об их точном количестве.
Документ: Юбилейная история предприятия; републикация Testpilot.ru ↗Баллистические расчёты
Оценить движение и прогноз
Расчёт траектории поддерживал анализ полёта. Отдельная прогнозная ветвь ИПМ для спуска описана ниже вместе с ограничением её готовности.
Документ: Б.И. Жуков, А.С. Самотохин / ИПМ Келдыша ↗Эксплуатация и наладка
Поддерживать готовность оборудования
Для семейства «Эльбрус» разрабатывали аппаратные и программные средства диагностики. Это самостоятельная задача: увидеть неисправность, проверить её и сократить простой.
Рассказ разработчиков относится к семейству машин. Установка описанного ими экспериментального инженерного пульта именно в ЦУП-Б не утверждается.
Документ: Л. Карпов, В. Фельдман, А. Ширай ↗КАК ЭТО РАБОТАЛО
От сигнала с борта
к информации для решения.
Упрощённая схема телеметрического контура. Командно-программная информация передавалась в обратном направлении через средства связи; эта схема не изображает все радиолинии.
- 01
Получить измерения
Бортовые системы формируют информацию о состоянии корабля. Измерительные средства обеспечивают получение полётных данных.
- 02
Доставить в центр
Каналы связи соединяют разнесённые части инфраструктуры. Поток должен дойти до средств обработки.
- 03
Обработать
Специализированные машины и центральная система превращают полученные данные в информацию для дальнейшего анализа.
- 04
Контролировать полёт
Специалисты оценивают состояние и выполнение программы. Подготовка и передача команд — отдельная часть наземного контура.
РАСПРЕДЕЛЁННАЯ ИНФРАСТРУКТУРА
Связь выходит
за стены здания.
Измерительные средства и каналы связи расширяли комплекс за пределы ЦУПа. Эти две фотографии объясняют типы инфраструктуры; конкретное участие показанных объектов в полёте «Бурана» ими не подтверждается.

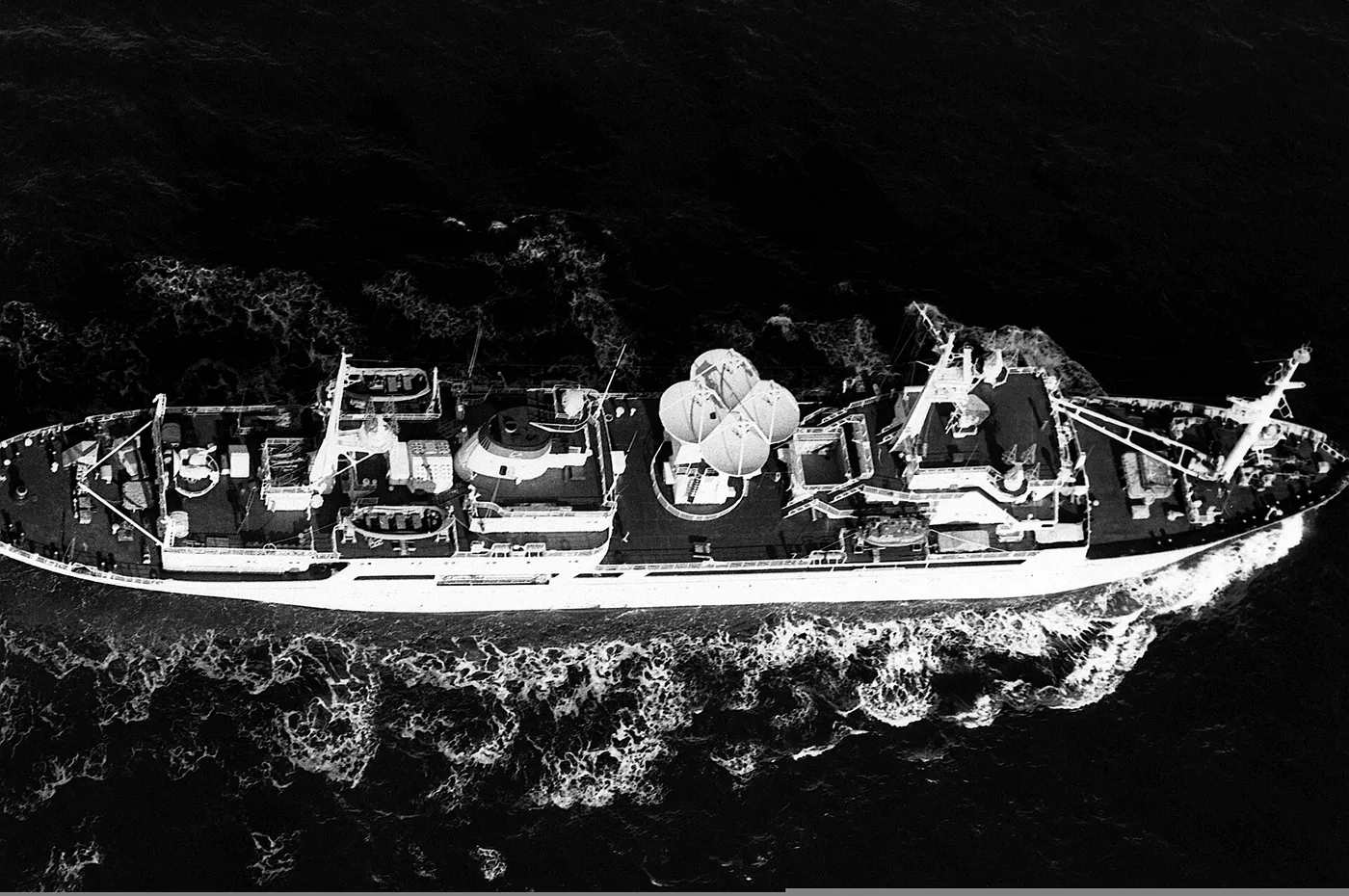

Измерительный пункт мог быть кораблём
Антенны и аппаратура уходят в море вместе с судном. Такой тип инфраструктуры помогал расширять географию космической связи; фотография не служит списком участников конкретного полёта.

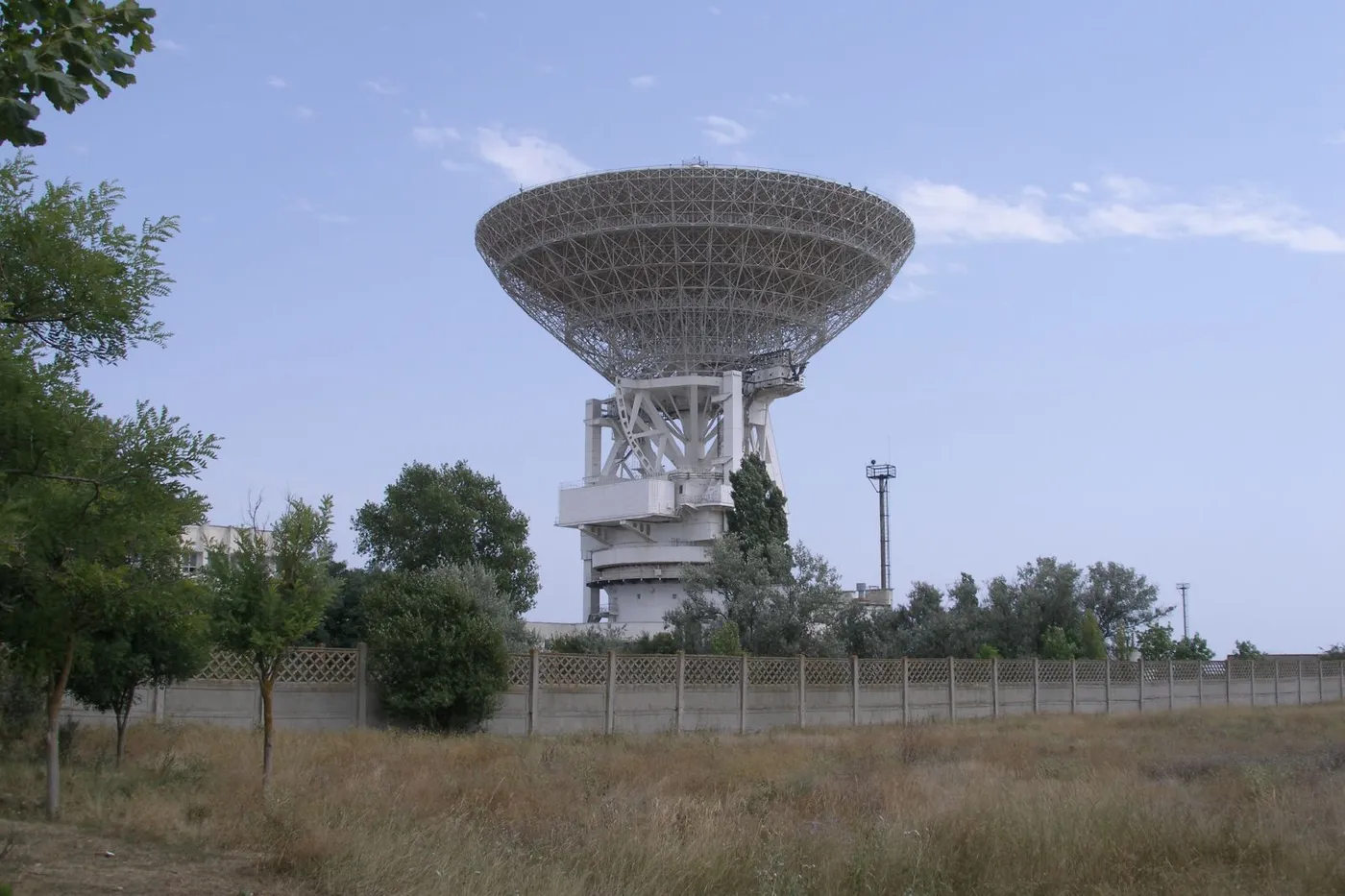

Антенна — часть вычислительного процесса
Радиосвязь соединяет удалённый объект с центром обработки. Сама антенна не заменяет вычислительные машины, зато без входного сигнала им нечего анализировать.
РЕАЛЬНЫЕ ЗАДАЧИ
Надёжность создавали
на каждом участке.
Три инженерных сюжета: резервирование, совместная проверка систем и пределы готовности одной из прогнозных ветвей. У каждого — свой источник и граница применимости.
КАК РОС ЦЕНТР
Годы подготовки.
Один орбитальный полёт.
Хронология соединяет работы разных организаций. Компьютеры моделирования в ИПМ и машины оперативного ЦУПа выполняли разные функции.
- 1982–88
Оснащение телеметрического комплекса
За эти годы в ЦУП поступили восемь ПС-2000 по 32 процессорных элемента. Это итог поставок, не комплект одного полёта.
Источник ↗ - 1983
Модели для подготовки алгоритмов
ИПМ включается в отработку спуска и посадки. Вычислительная модель помогает исследовать поведение системы до натурного полёта.
Источник ↗ - До пуска
Соединить наземные и бортовые средства
Комплексные тренировки проверяют управление, информационный обмен и работу технических средств вместе.
Источник ↗ - 15.11.88
Два витка и автоматическая посадка
«Буран» выполняет единственный орбитальный полёт. Экипажа на борту нет; весь полёт проходит в автоматическом режиме.
Источник ↗
КАК ЧИТАТЬ РЕКОНСТРУКЦИЮ
Документы вместе.
Связи становятся видны.
История собрана из материалов разработчиков, научных институтов и участников работ. Подробности относятся к разным уровням системы.
Роли и известные узлы
Отдельный сектор управления «Бураном», связка ПС-2000 и «Эльбруса-2», бортовые машины, наземные испытания. Источники указаны у описаний.
Понятная общая картина
Наши схемы соединяют сведения в маршрут данных. Условные комнаты и шкафы помогают рассмотреть функции, а не определить точную расстановку.
План и инженерные системы
Не установлены точный поэтажный план, перечень шкафов на дату полёта, схемы питания и охлаждения. Эти сведения не заменены типовыми решениями других ЦОДов.
Что означают числа на этой странице
Пара ПС-2000 по 32 процессорных элемента — описание узла телеметрической обработки. Восемь поставленных комплексов — итог оснащения ЦУПа за несколько лет. Два или три параллельных телеметрических комплекса — практика эксплуатации, описанная ИПУ РАН. Эти числа не суммируются в паспорт оборудования единственного полёта.
Фотографии после 1988 года имеют собственную дату. Современный музейный экземпляр не считается фотографией исторического машинного зала. На странице нет утверждения о рассекречивании документов: используются опубликованные материалы.
Центр, который связывал систему
Большой экран стал узнаваемым образом ЦУПа, но работа начиналась раньше — с приёма данных, вычислений и подготовки информации для специалистов. Для «Бурана» в ЦУП-М выделили собственный сектор управления. Мы рассматриваем его как часть распределённой инфраструктуры, включавшей наземные и бортовые средства. История НПО «Энергия», глава 10.
Люди и автоматика
Отсутствие экипажа не означает отсутствия людей в программе полёта. Разработчики готовили системы, испытатели проверяли их, специалисты следили за работой комплекса. Первый орбитальный полёт 15 ноября 1988 года и посадка прошли автоматически. Это полезно помнить, рассматривая пульты: рабочее место оператора ЦУПа не равно кабине дистанционного пилота. Центр подготовки космонавтов.
Что делает эту реконструкцию самостоятельной
Мы сопоставили историю предприятия, описание телеметрического комплекса, материалы разработчиков вычислительной техники и воспоминания специалистов по алгоритмам. В результате можно проследить связи между частями системы и перейти от каждого узла к документу. Факты остаются фактами источников; объединяющая схема и объяснение подготовлены для музея Meridiano.
Чему этот центр учит сегодня
Полезность инфраструктуры определяется результатом на всём пути. Сигнал должен быть принят, доставлен, обработан и понят специалисту. Мощная машина не исправляет отсутствующий канал, а красивый экран не заменяет проверку достоверности данных. Резервирование, эксплуатация и комплексные испытания делают вычислительный комплекс рабочей системой.
ОСНОВАНИЕ РАССКАЗА
Источники и подробности
- РКК «Энергия» имени С.П. Королёва. 1946–1996. Глава 10: служба управления полётами
Юбилейная история предприятия; републикация Testpilot.ru. Первичный институциональный рассказ: отдельный сектор управления «Бураном», состав средств и сквозные тренировки. Републикация; номера печатных страниц в HTML не установлены.
- К 75-летию ИПУ: ПС-2000 в телеметрическом комплексе ЦУПа
ИПУ РАН. Печатные с. 47–48: поставки 1982–1988, пара 32-ПЭ ПС-2000 и «Эльбрус-2», потоки телеметрии и резервирование. Описание комплекса эпохи, не журнал оборудования одного полёта.
- Многопроцессорный компьютер ПС-2000
ИПУ РАН. Профиль разработчика: SIMD, варианты 8/16/32/64 ПЭ, серийный выпуск и фотография связки с «Эльбрусом-2». Семейство и конкретный узел различаются.
- Работы по созданию и тестированию алгоритмов управления системой «Энергия-Буран» на атмосферном участке полёта, препринт № 1 (2026)
Б.И. Жуков, А.С. Самотохин / ИПМ Келдыша. Рассказ участников: с. 17–19 — модели; с. 20–26 — посадка и бортовые программы; с. 27–29 — наземный прогноз и незавершённые каналы. Номер PDF-листа на один больше печатной страницы.
- Программа «Буран»: испытания и первый орбитальный полёт
Центр подготовки космонавтов им. Ю.А. Гагарина. Официальное описание: испытательные средства, два витка 15 ноября 1988 и автоматическое выполнение полёта и посадки.
- Универсальный инженерный пульт для МВК «Эльбрус» (2024)
Л. Карпов, В. Фельдман, А. Ширай. Первичный рассказ разработчиков о диагностике и сервисном процессоре; описаны ограничения и остановка работ. Не доказывает установку этого пульта в ЦУПе «Бурана».
Основные сведения сверены 22 октября 2026 года. Текст — авторское изложение Meridiano.
